Laboratórium pre SŠ - fyzika
Moderné fyzikálne laboratórium so systémom Vernier umožňuje realizovať praktické experimenty s okamžitým zobrazením a vyhodnotením dát. Študenti pracujú s reálnymi meraniami a lepšie chápu fyzikálne zákony v praxi.
Riešenie je vhodné pre základné aj pokročilé experimenty a podporuje moderné digitálne vyučovanie.
Ako funguje meranie so systémom Vernier
Odporúčame využívať bezdrôtové senzory Vernier Go Direct (GDX), ktoré sa jednoducho pripájajú cez Bluetooth alebo USB k počítaču, tabletu alebo mobilu. Na meranie postačuje bezplatný softvér Vernier Graphical Analysis, ktorý okamžite zobrazuje dáta vo forme grafov a tabuliek.
Pokročilé funkcie
Pre pokročilé funkcie je dostupná verzia Graphical Analysis Pro s možnosťou rozšírenej analýzy a zdieľania dát.
Senzory je možné nabíjať cez USB alebo pomocou centrálnej nabíjačky Vernier.
Čo všetko môžete merať
Systém Vernier pokrýva široké spektrum fyzikálnych veličín:
- teplota a tepelné deje
- tlak plynov
- pohyb, rýchlosť a zrýchlenie
- sila a mechanika
- svetlo a optika
- magnetické pole
- elektrické napätie a prúd
- elektrostatický náboj
- zvuk a vlnenie
- energia a výkon
- radiácia
Príklady experimentov
Pomocou systému Vernier môžete realizovať napríklad:
- pohyb telesa po rovine a naklonenej rovine
- voľný pád a zrýchlenie
- Newtonove zákony a zrážky telies
- meranie trenia a sily
- meranie intenzity svetla a farby
- magnetické pole Zeme a elektromagnetu
- elektrické obvody a napätie batérií
- elektrostatické javy
- meranie hluku a rýchlosti zvuku
- experimenty s energiou a solárnymi článkami
- meranie radiácie a jej tienenia
Vernier systémy
Produkty určené pre Fyziku
Objavte praktickú vedu
Príklady laboratórnych pokusov pre CHÉMIU na strednej škole
Príklady laboratórnych pokusov pre FYZIKU na strednej škole
| Meraná veličina | Príklady typov experimentov | Vhodné bezdrôtové senzory Vernier | Poznámky |
Teplota | Meranie bežných teplôt okolo izbovej teploty až po bod varu vody. | GDX-TMP Senzor teploty | |
| Meranie vysokých teplôt (plameň) | |||
| Dynamicke experimenty s fázovými prechodmi | |||
| Mrznutie, topenie a var vody | |||
| Exotermická a endotermická reakcia | |||
| Izolačné vlastnosti rôznych materiálov | |||

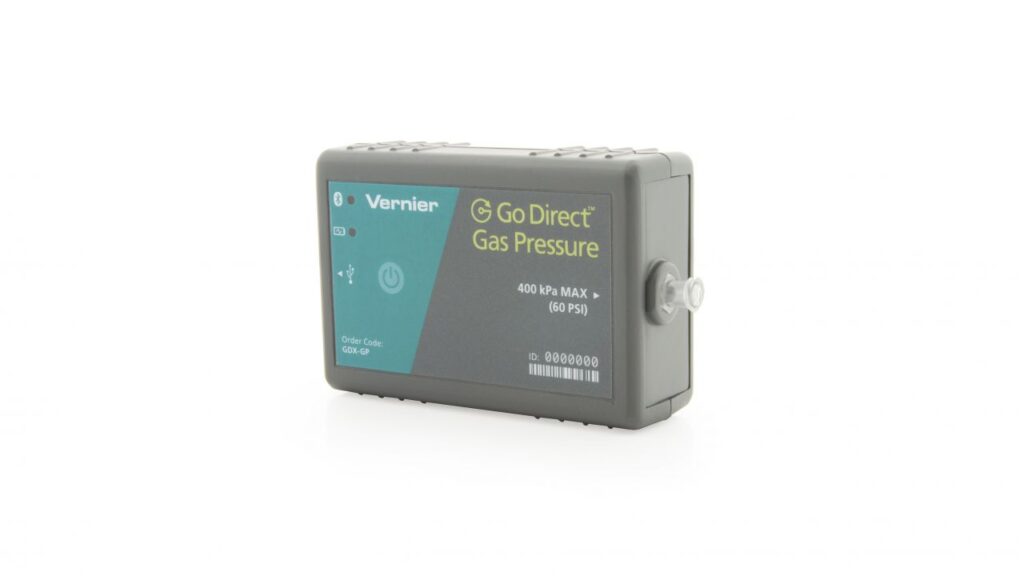

Tlak plynu | Meranie tlaku plynu všeobecne | ||
| Vzťahy medzi p, V a T | |||

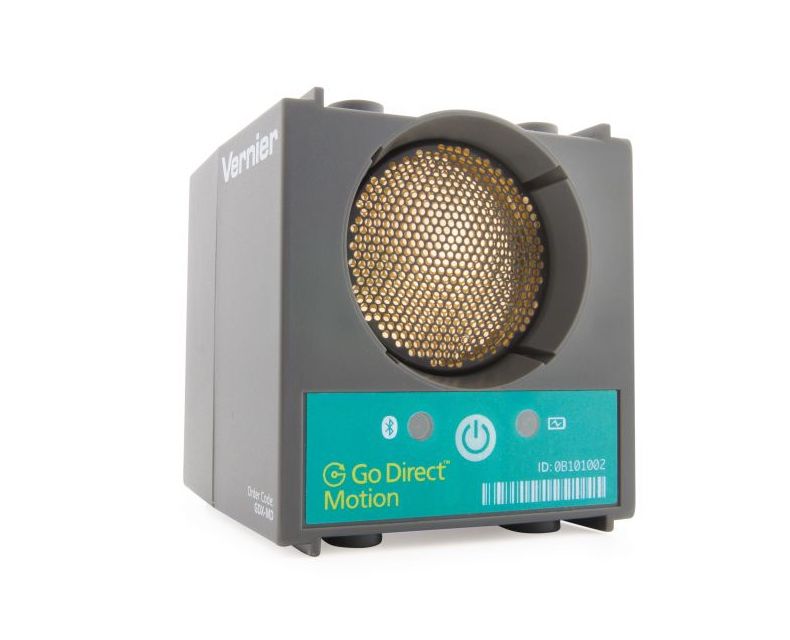

Pohyb, poloha merané pomocou ultrazvukového senzora | Pohyb telesa po rovine a naklonenej rovine | ||
| Voľný pád telies | |||
| Pohyb telesa na pružine | |||
| Graf pohybu žiaka po triede | |||

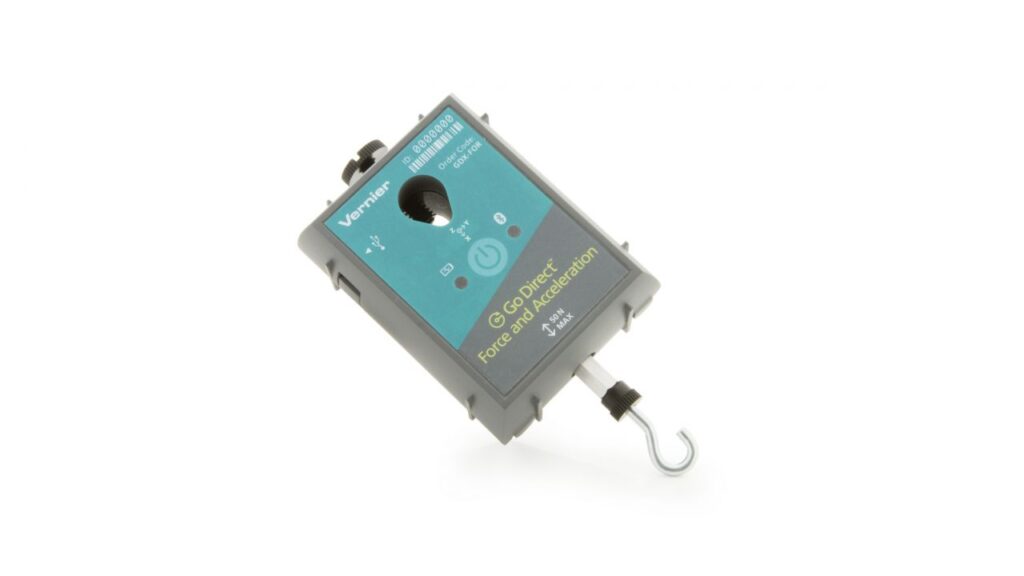

Sila | Dvíhanie závažia | ||
| Rovnováha na páke, kladky | Senzor meria ťahovú a tlakovú silu a zrýchlenie | ||
| Ťahanie telies po podložke a trenie | |||

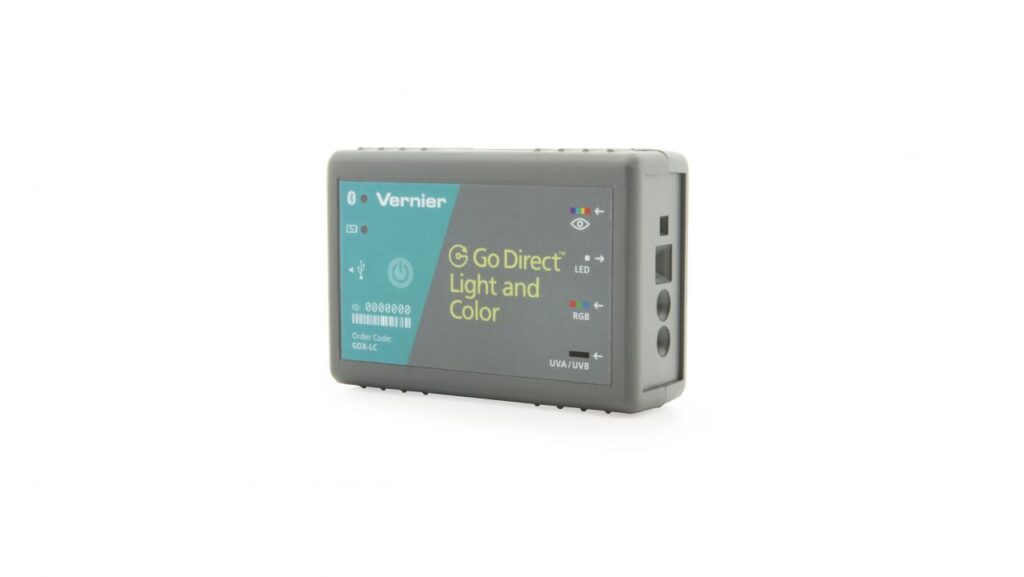

Svetlo | Osvetlenie a vzdialenosť od zdroja | ||
| Osvetlenie miestnosti a pracovnej plochy | |||
| Experimenty s optikou | Senzor meria osvetlenie, farbu svetla a UV žiarenie | ||
| Farba svetla | |||
| UV žiarenie | |||
Magnetické pole | Ako sa meria magnetické pole? | ||
| Magnetické pole permanentného magnetu | Senzor meria indukciu magnetickéhom poľa v 3 osiach | ||
| Magnetické pole elektromagnetu | |||
| Magnetické pole zeme a kompas | |||
Elektrické napätie a elektrický prúd | Napätie a prúd v jednosmerných aj striedavých obvodoch | GDX-VOLT Senzor rozdielového napätia | |
| Meranie napätia batérií | |||
| Elektrochemické napätie | |||
Elektrostatika | Veľkosť a polarita elektrostatického náboja | ||
| Nabíjanie a vybíjanie elektrostatického náboja | Senzor meria veľkosť a polaritu náboja, nahradzuje bežný elektroskop | ||
| Všetky bežné experimenty s elektrostatikou | K senzoru je vhodná elektrostatická súprava pomôcok ESK-CRG | ||
Dynamické experimenty s vozíčkovou súpravou | Pohyb po rovine a naklonenej rovine | Systém obsahuje 2 vozíky so zabudovanou Bluetooth elektronikou na bezdrôtový prenos dát | |
| Newtonove zákony | Vozíky merajú svoju polohu na dráhe, z čoho sa odvodzujú aj údaje o rýchlosti a zrýchlení | ||
| Pružné a nepružné zrážky | Vozíky obsahujú aj zabudované senzory sily a zrýchlenia, pre experimenty so systémom nie sú preto potrebné žiadne ďalšie meracie senzory | ||
| Energia a hybnosť | DTS-GDX existuje v prevedení dĺžky 1,2m a 2,2m | ||
Zrýchlenie merané samostatným bezdrôtovým senzorom | Zrýchlenie merané upevnením senzora na pohybujúce sa teleso | ||
| Zrýchlenie pri otáčavom pohybe | Senzor obsahuje akcelerometre v 3 osiach a gyroskopy v 3 osiach | ||
| Extrémne zrýchlenia (hod, kop, pád) až do 200g | Obsahuje aj barometrický výškomer -1800 až 10.000m | ||
| Gyroskopické merania pri otáčavom pohybe | Senzor odoláva zrýchleniam až do 200g | ||
| Absolútne skalárne zrýchlenie, inerciálna a neinerciálna sústava | |||

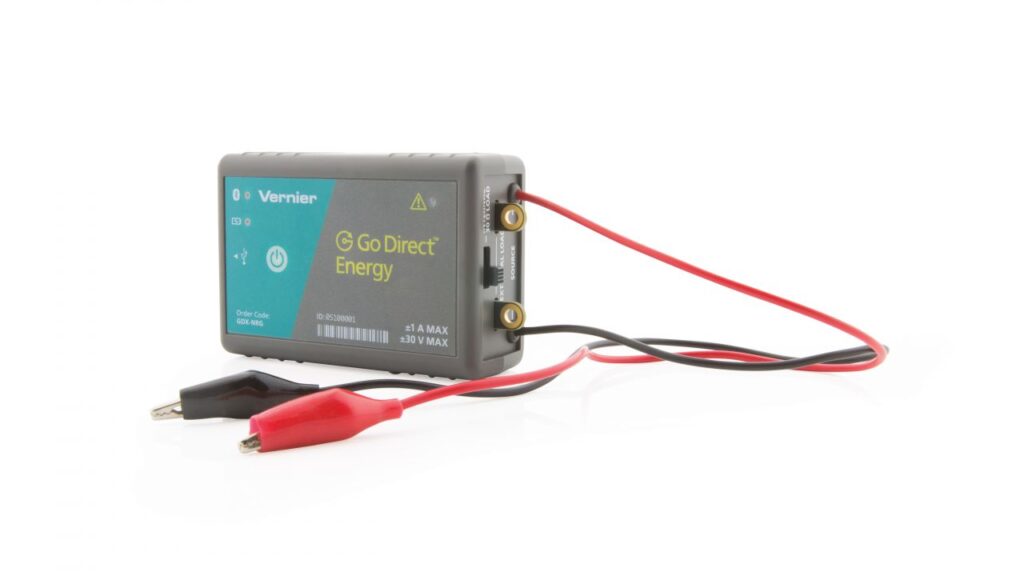

Meranie elektrickej energie | Experimenty so solárnymi článkami | ||
| Súčasné meranie napätia a prúdu +/- 30V, +/- 1A | |||
Zvuk a hluk | Vlnové priebehy zvuku | ||
| Hluk a jeho meranie | |||
| Rychlosť zvuku | |||
| Stojaté vlnenie a rázové vlny | |||
| Matematika hudby | |||
Fotobrána | Prechod teleies fotobránou, ich rýchlosť a smer | Fotobrána má dvojitú indikáciu prechodu, čo umožňuje detegovať smer prechodu fotobránou | |
| Matematické kyvadlo | Pre meranie tiažového zrýchlenia je vhodným doplnkom rastrované pravítko FP | ||
| Meranie tiažového zrýchlenia | Do fotobrány je možné namontovať kladku s lúčovými otvormi B-SPA a merať jej otáčanie | ||
| Externé merania fotobránou pomocou aktivácie laserovým ukazovadlom | Fotobrána má aj externý režim, pri ktorom sa na ňu svieti bežným červeným laseovým ukazovadlom, čo umožňuje jej rozšírenie na meranie veľkých telies | ||
Radiácia | Meranie radiačného pozadia | Senzor je citlivý na alfa, beta, gama a RTG žiarenie | |
| Polčas rozpadu rádioizotopov | |||
| Tienenie radiácie | |||
| Ďalšie zdroje informácií: Videá, ako sa používajú senzory Vernier: https://www.youtube.com/@VernierScienceEducation Web stránky: www.vernier.sk www.vernier.com www.vernier.cz | |||
